「AI实战」Illustrator比例缩放工具组的使用

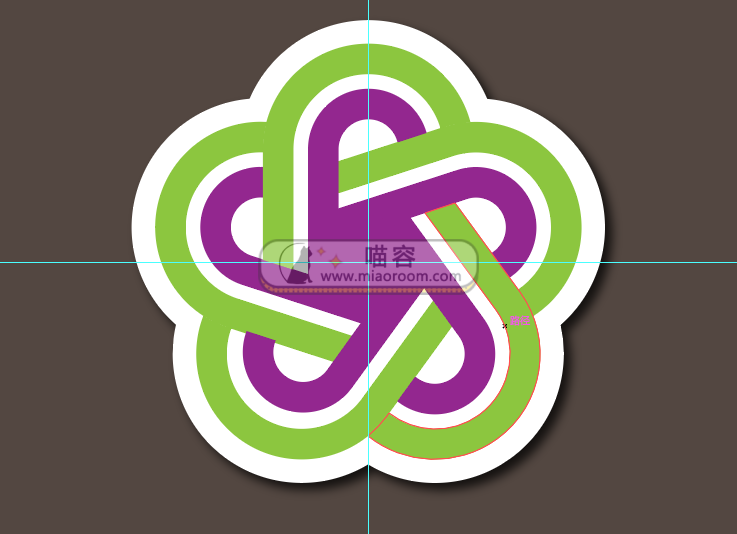

今天我要分享一下上次说的花瓣的做法,其实也并不难,都是比较基础的应用。有兴趣可以一起学习一下。成果图如下

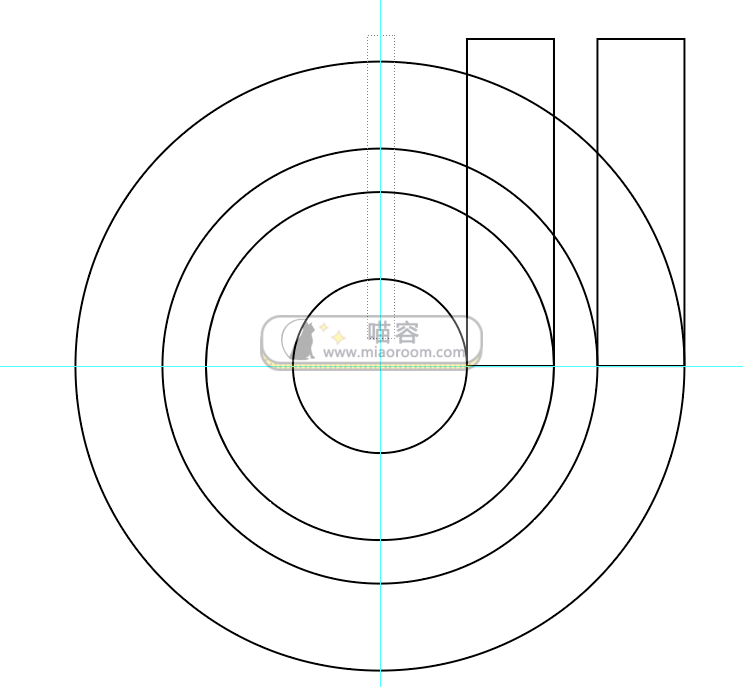

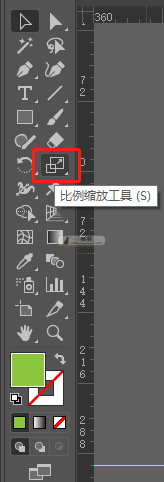

1、首先我们要画四个圆圈(我这里用的是工具栏的比例缩放工具,通过不断放大第一个圆复制出其他三个圆。),为了画出第一片花瓣。然后再画两个长方形,为了画出基本形状。

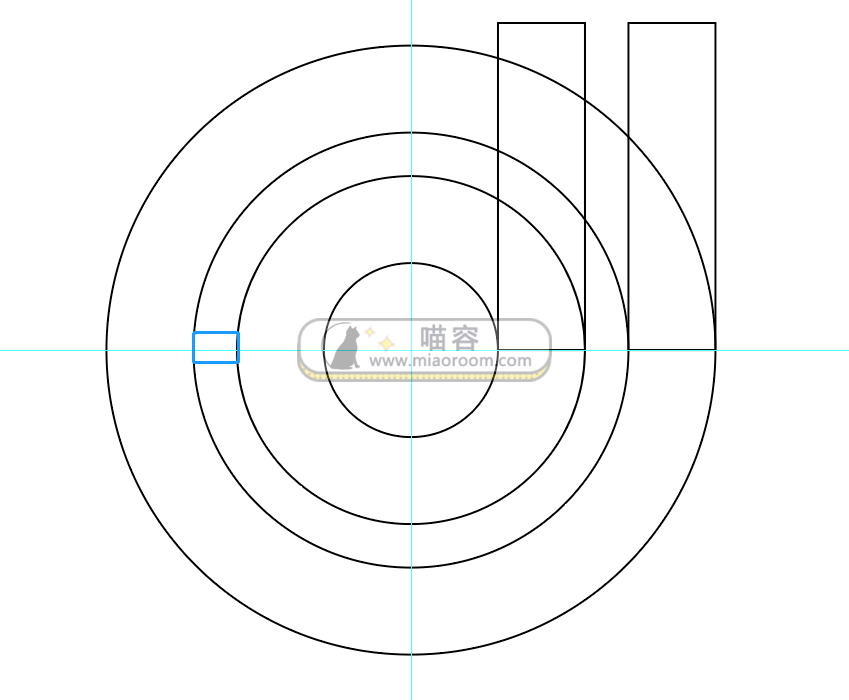

注意下图中,我用红色框画起来的地方,距离要一样,蓝色方框的地方的距离要是红色方框的距离的一半。因此这里画圆圈的时候要计算好距离。

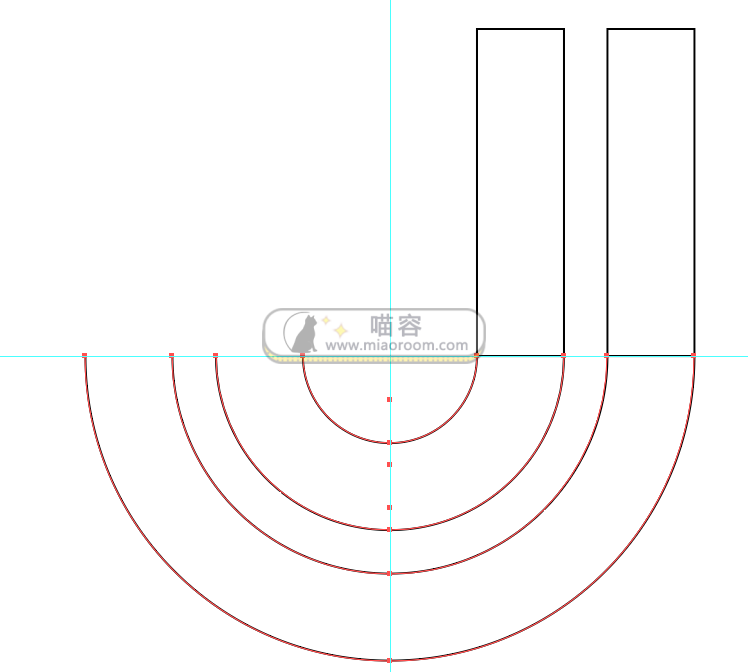

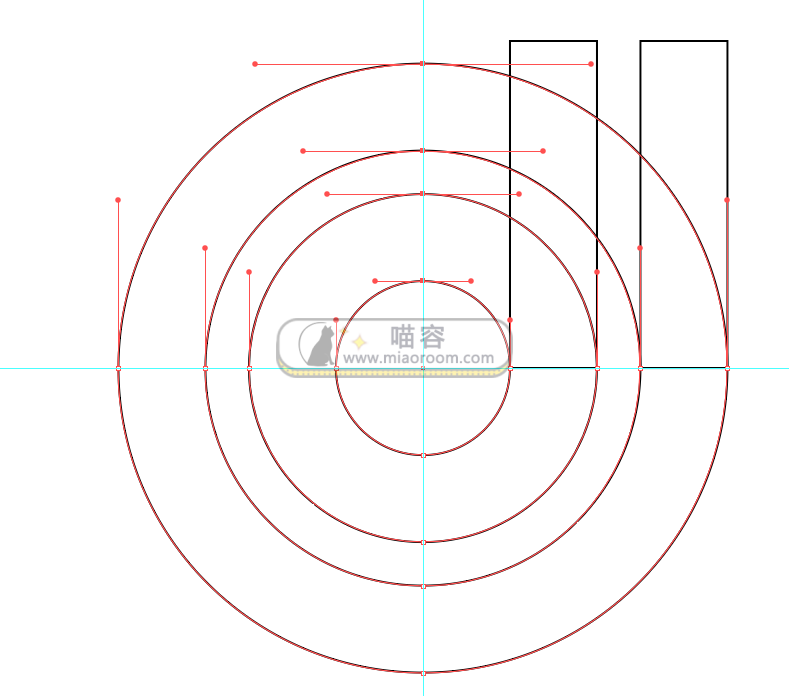

然后用白色箭头,选中圆最上方的四个点,删掉。如下图

然后连接开口的路径,选中开口的路径按Ctrl+j,再用路径查找器中的连集把长方形与下部分的圆弧合在一块。接着取消编组(Ctrl+shift+G)分别给它们填充颜色

2、现在用旋转工具,选参考线交叉处的旋转中心。按住alt键(使旋转中心固定在我选的这个地方)输入旋转角度(360/5=72°),点击复制。
这时候你会发现两个形状会有重叠的地方,因此要使用路径查找器减掉。

这里因为橙色顶部和紫色有重叠,一旦使用路径查找器相减,紫色上面会有缺口,因此要把橙色的形状往下移动,直到顶部不与紫色有重叠的地方。

接下去把原先的形状全部删掉。

把该形状旋转回原来的位置(-72°)

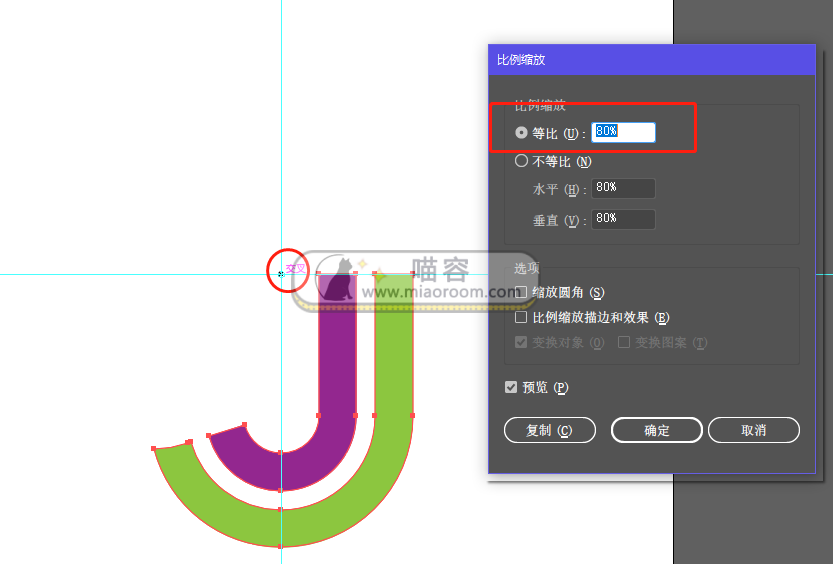

现在因为这个形状在画板外面我觉得它太大了,因此选择比例缩放工具,进行缩小。

这里上面用圆圈圈起来的地方是变换中心!
** 接着再次变换!**变换后的效果如下

3、第一片花瓣已经做好了,把这片花瓣用旋转工具旋转72°旋转中心依旧是两条参考线交叉的地方。

接着就是在复制三片花瓣,只需按住Ctrl+d,ai之前已经记住了旋转的角度,因此他会自动计算旋转。效果如下图。

现在依旧还存在一点问题,下面的双“J”形状顶部并没有和另一个形状没有贴合,中间存在一点缝隙,如下图所示

这种情况花的雏形将会变成如下图所示

而我们需要的形状如下图所示

因此我们要用白色箭头选中这两个矩形的最顶部的四个点,(这里一定只能选中下图中方框里的四个点,不然其他地方也会变形的)直到它与第二个图形有重叠部分。如下图所示。


接下来我们要用一个新的工具,叫做倾斜工具,这个工具放在比例缩放工具一组。找到倾斜中心,然后用鼠标往下拖。

接着删掉另外一个形状,再次旋转72°

接下来只需复制副本就可以了,按住Ctrl+D,复制三次

现在的接着用旋转工具,旋转180度。这样我们就得到了这个花瓣的雏形了!(这里要选中全部的花瓣!)

接着我们用椭圆工具画一个正圆,把花瓣中间空白的地方用紫色填充起来。

4、先画个矩形给背景填充颜色。并且制作最后底部的白色花瓣。

这里用到新的工具偏移路径,这个工具在对象→路径→偏移路径这里。选中所有绿色的路径,使用偏移路径,设置参数为24,点击确定。颜色改为白色。然后把偏移路径出来的图层移到背景的那个图层!不然会因为图层关系而效果不一样!

使用路径查找器,点击连集,然后会产生一个复合路径,到对象→复合路径→释放这里释放复合路径之后就完成这个花瓣的制作了。

接着给它增加一个投影

现在要给花瓣增加阴影,做出一种立体的感觉
首先画一个长方形,用白色箭头拉一个合适的形状

接着把绿色和紫色的形状复制一下

连着绿色,紫色,矩形全部选中用路径查找器选择裁剪,取消编组

然后把刚刚复制的形状粘贴到裁剪过后形状的后面,接着把那两个小的四边形建立复合路径。

使用渐变填充它们,改变混合模式(正片叠底)和透明度(30%)

最后用旋转工具,以参考线交叉点为中心,输入旋转值(72°)。然后按Ctrl+D连续复制四次。让每个花瓣之间都有阴影。这样这个花瓣就算是完成了。
